VPC

Virtual Private Cloud

С помощью VPC можно запускать ресурсы AWS в определенной вами логически изолированной виртуальной сети. Эта виртуальная сеть очень похожа на традиционную сеть, которую вы можете использовать в собственном центре обработки данных, с преимуществами использования масштабируемой инфраструктуры AWS.

info

VPC может быть несколько в AWS регионе (максимум 5 на регион, но это софтовое ограничение, так что можно увеличить).

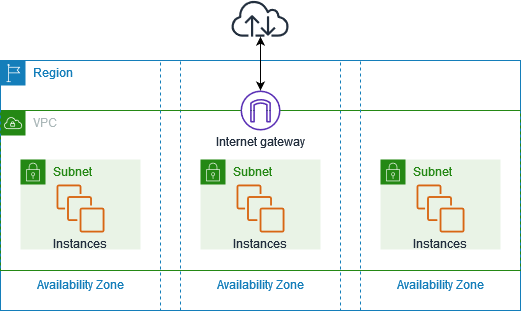

На следующей диаграмме показан пример VPC. VPC имеет одну подсеть в каждой из Availability Zones в Region, EC2 инстансы в каждой подсети и Internet Gateway, обеспечивающий связь между ресурсами вашего VPC и Интернетом.

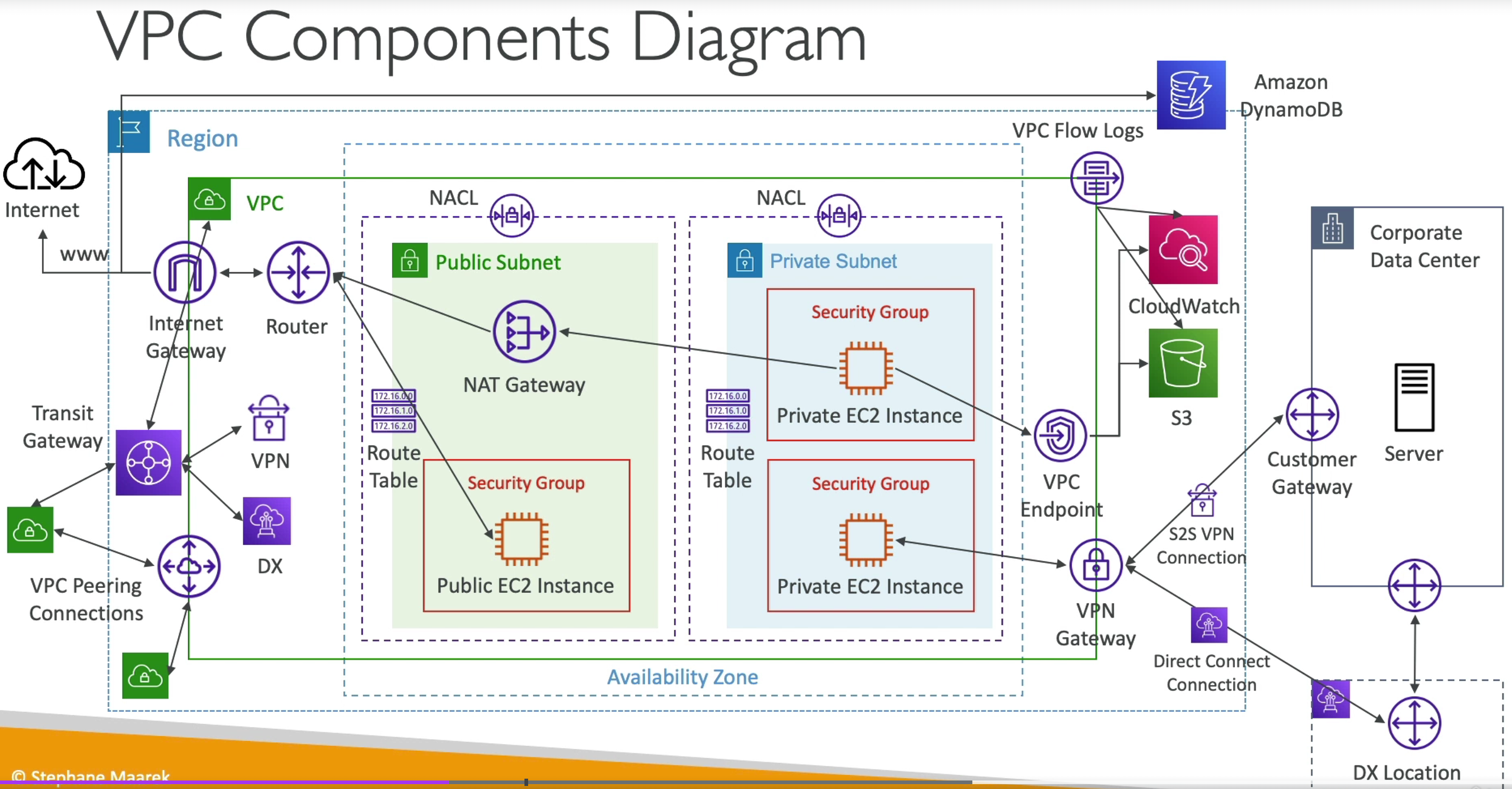

VPC Components Diagram:

CIDR

Classless Inter-Domain Routing (бесклассовая междоменная маршрутизация) — это метод выделения IP-адресов, который повышает эффективность маршрутизации данных в Интернете. Каждая машина, сервер и устройство конечного пользователя, подключающееся к Интернету, имеют связанный с ним уникальный номер, называемый IP-адресом. Устройства находят друг друга и взаимодействуют друг с другом, используя эти IP-адреса. Организации используют CIDR для гибкого и эффективного распределения IP-адресов в своих сетях. Вместо классификации IP-адреса на основе классов маршрутизаторы получают адрес сети и хоста, указанный суффиксом CIDR.

CIDR используется в правилах Security Groups (как и AWS networking в целом) и помогает определить ренж IP адресов. Например, ww.xx.yy.zz/32 => 1 IP, а 0.0.0.0/0 => все IPs. Если мы укажем 192.168.0.0/26 - это будет ренж от 192.168.0.0 до 192.168.0.63 (64 IP адреса).

Formula

/28 means 16 IPs (=2^(32-28) = 2^4)

CIDR состоит из двух компонентов:

• Base IP: базовый IP, типо 10.0.0.0, 192.168.0.0 и тд.

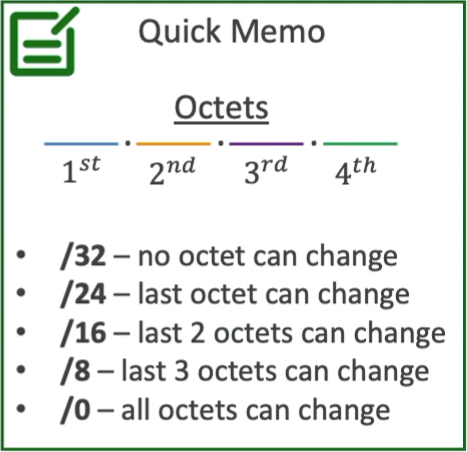

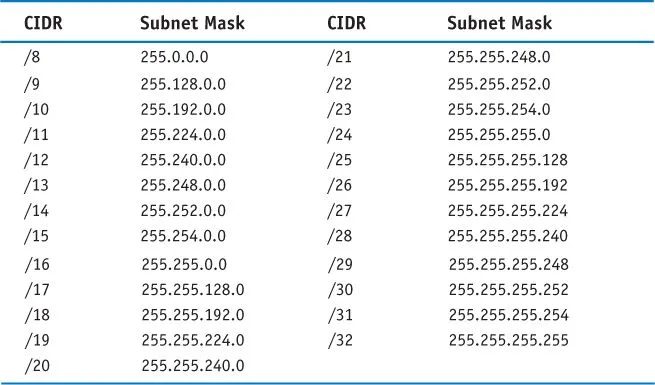

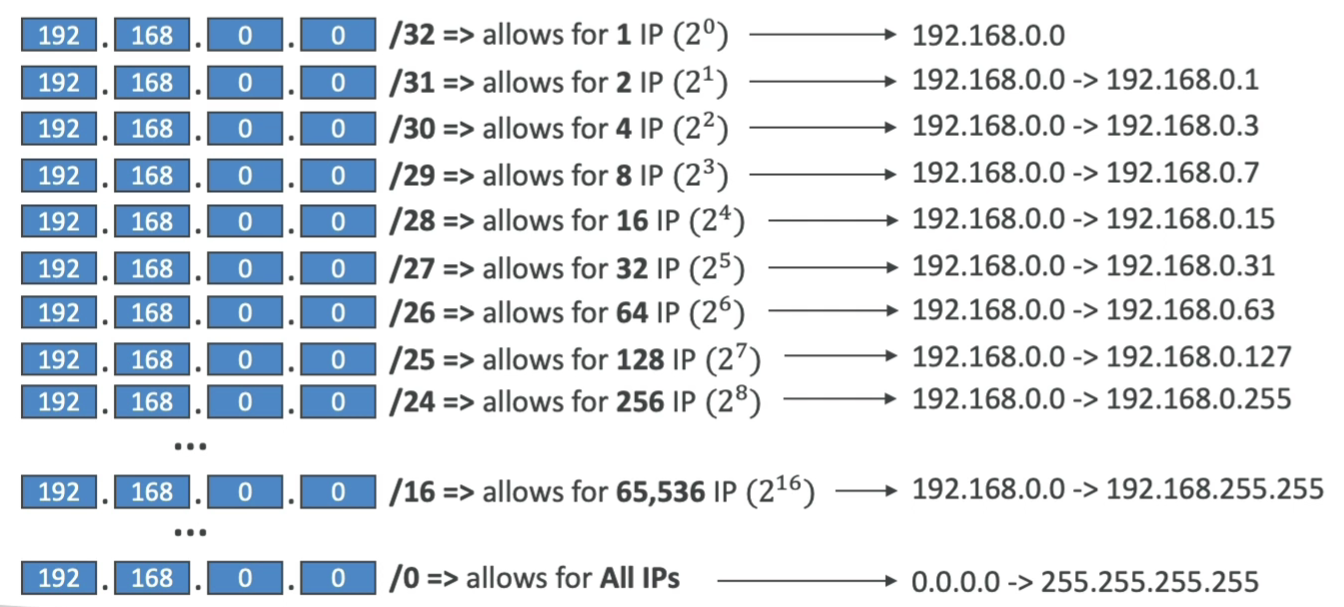

• Subnet Mask: определяет сколько можно именить битов в IP (/0, /24, /34).

Subnet Mask в основном позволяет части базового IP-адреса получать дополнительные следующие значения из базового IP-адреса.

info

Лимиты по CIDR:

• Min size is /28 (16 IP addresses)
• Max size is /16 (65536 IP addresses)
• 5 IP already reserved by AWS

caution

Наш VPC CIDR не должен пересекаться с другими нашими сетями (корпоративными).

Public vs Private IP

IANA (Internet Assigned Numbers Authority) установили определенные блоки адресов IPv4 для использования частных (LAN) и общедоступных (Интернет) адресов:

• Private IP:
  • 10.0.0.0 - 10.255.255.255 (10.0.0.0/8)
  • 172.16.0.0 - 172.31.255.255 (172.16.0.0/12) AWS default VPC in that range
  • 192.168.0.0 - 192.168.255.255 (192.168.0.0/16) home networks

Так как VPC - это приватная сеть, то только Private IPv4 ренжи могут быть использованы.

Все остальные ренжи являются публичными.

Default VPC Walkthrough

• Все новые AWS аккаунты имеют дефолтную VPC.
• Новые EC2 инстансы запускаются в дефолтной VPC если никакая подсеть не была указана.
• Дефолтная VPC имеет выход в Интернет и все EC2 инстансы внутри имеют публичные IPv4.
• Нам доступны публичные и приватные IPv4 DNS имена.

Subnets

Подсеть - это такой саб-ренж наших IPv4 адресов внутри нашего VPC.

AWS резервирует 5 IP адресов (первые 4 и последний 1) в каждой подсети. Например, если CIDR block 10.0.0.0/24, тогда зарезервируемые IP адреса будут следующие:

• 10.0.0.0 - сетевой адрес
• 10.0.0.1 - reserved by AWS, VPC роутер
• 10.0.0.2 - reserved by AWS, для маппинга Amazon-provided DNS
• 10.0.0.3 - reserved by AWS, для дальнейшего использования
• 10.0.0.255 - Network Broadcast Address, хоть AWS в VPC не поддерживает броадкаст, но этот адрес является зарезервированным

Internet Gateway (IGW)

IGW помогает AWS ресурсам, таким как EC2 инстансам, выходить в Интернет, находясь в VPC. Создается отдельно от VPC. К одному IGW может быть прикреплена одна VPC и наоборот.

По своей сути IGW не позволяет выход в Интернет, для этого надо редактировать Route Tables так, чтобы тот же EC2 инстанс мог законнектиться с роутером и потом законнектиться с IGW, а оттуда уже законнектиться с Интернетом.

Bastion Hosts

Хост-бастион – это EC2 инстанс, который действует как безопасный шлюз для доступа к приватным инстансам в среде VPC. Это выделенный сервер, обеспечивающий безопасный доступ к ресурсам приватной сети из-за пределов VPC. Хост-бастион часто называют jump host или jump server, поскольку он используется для перехода из Интернета в приватную сеть.

caution

Bastion Host Security Group должна иметь разрешающее входящее правило (allow inbound) из Интернета на 22-м порту (SSH) из ограниченного CIDR. Например, публичный CIDR компании.

EC2 Security Group должны разрешать Bastion Host Security Group или приватный IP хоста Бастиона.

NAT Instances

NAT = Network Address Translation - технология, позволяющая EC2 инстансам в приватных сабнетах коннектиться к Интернету - чтобы это сделать, надо поправить Route Tables так, чтобы роутить траффик из приватной сабнеты к NAT Instance.

NAT инстанс должен быть запущенным в публичной сабнете и иметь Elastic IP (EIP).

info

Source/Destination Checking должно быть отключено на NAT инстансе, так как ему надо отправлять и получать сорс и дистенейшен не его собственный.

NAT Gateway

NAT Gateway - это AWS-managed NAT с более высокой пропускной способностью (from 5 Gbps to 100 Gbps), высокой доступностью и отсутствием администрирования. Платится за каждый час использования и пропускной способности.

Создается в определенной Availability Zone и используется Elastic IP.

info

Необходим IGW (Internet Gateway) для роутинга с приватной сабнеты на NAT Gateway и потом в Интернет.

No Security Groups to manage / required.

1 NAT Gateway per 1 Availability Zone. Для Fault-Tolerance надо делать несколько NATGW в нескольких AZ.

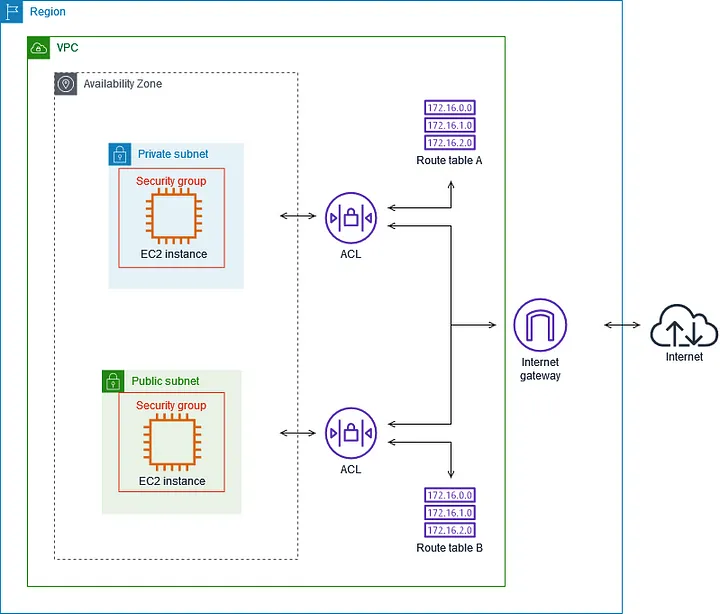

Security Groups & NACLs

info

Security group - это фаервол для EC2 Instances. Security group является stateful: при inbound правиле - автоматически создается соответствующее outbound правило, автоматически разрешается обратный траффик после установки соединения.

Network Access Control List (NACL) - это фаервол для VPC Subnets. NACL является stateless: требует явных правил как для inbound, так и для outbound трафика и каждое правило контролирует либо inbound, либо outbound трафик, и нет автоматического разрешения обратного трафика, как в stateful Security group.

Security Groups и NACLs схожи тем, что позволяют контролировать доступ к ресурсам AWS в VPC. Но Security Groups позволяют контролировать входящий (inbound) и исходящий трафик (outbound) на уровне EC2 инстанса, тогда как NACLs предлагают аналогичные возможности на уровне подсети VPC.

Network Access Control List* (NACL)

NACL имеет правила от 1 до 32766, где более высокий приоритет с меньшим номером. Первое совпадение правил будет определять решение:

Если мы определим #100 ALLOW 10.0.0.10/32 и #200 DENY 10.0.0.10/32, то IP адрес будет разрешен, так как #100 выше по приоритету, чем #200.

caution

Новосозданные NACLs будут все запрещать по умолчанию.

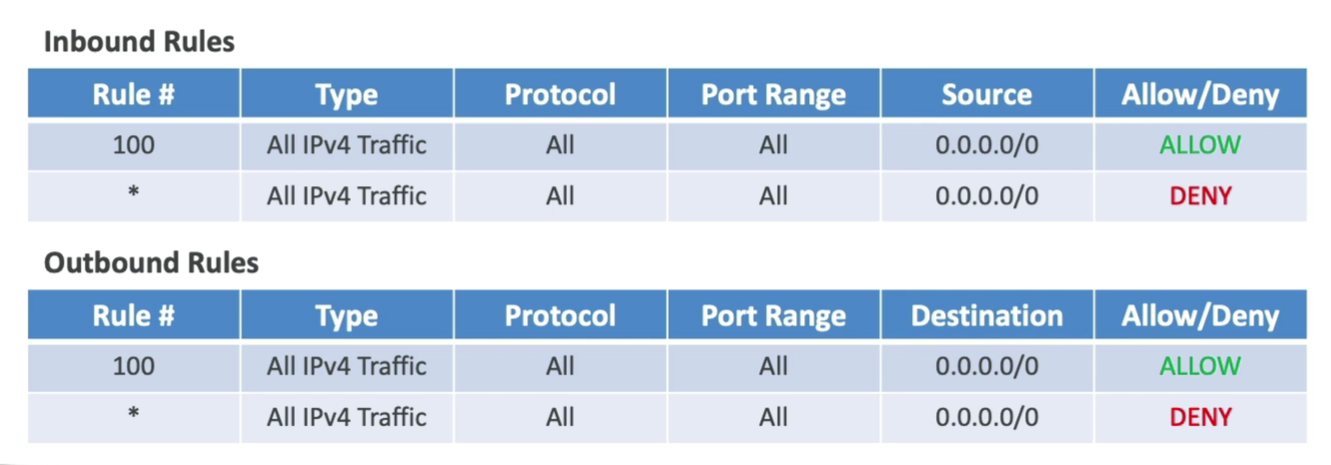

Default NACL

Принимает все входящие/исходящие сообщения из подсетей, с которыми он связан.

Ephemeral Ports

Ephemeral Ports или* Эфемерные порты* - это рандомно выбранные порты на ОС для создания запроса, чтобы в пакете, содержащий запрос, был соответствующий параметр про порт для установки соединения.

VPC Peering

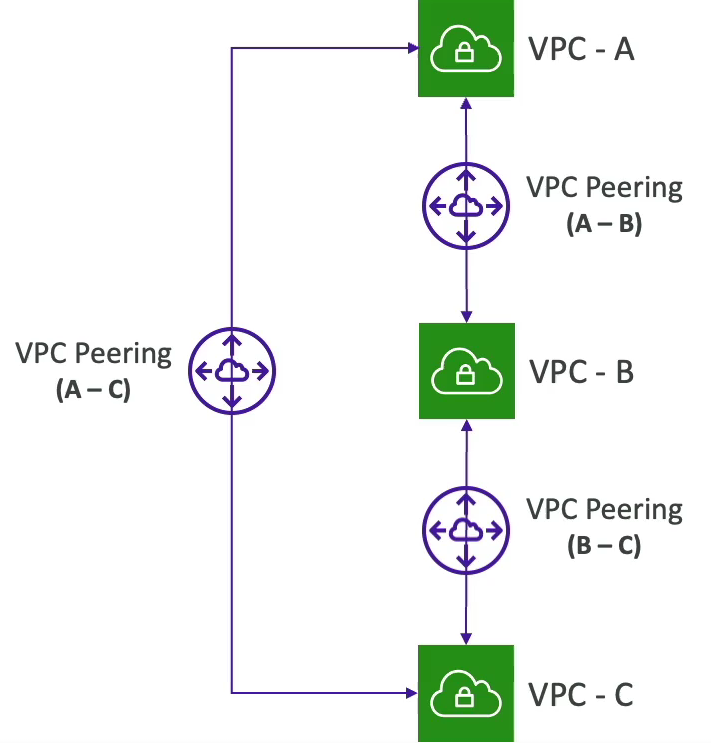

VPC Peering Connection — это сетевое соединение между двумя VPC, которое позволяет маршрутизировать трафик между ними с использованием приватных адресов IPv4 или IPv6. Инстансы в любом VPC могут взаимодействовать друг с другом, как если бы они находились в одной сети.

info

В ходе коммуникующих между собой VPC's, стоит назначать разные CIDR's, чтобы не было оверлаппинга.

VPC Peering Connection можно создать для VPC's, что находятся в разных аккаунтах или регионах.

Можно использовать Security group как референс после пиринга.

caution

Нужно обновить Route Tables в каждой VPC сабнете, чтобы EC2 инстансы могли коммуницировать между собой.

VPC Endpoints

VPC Endpoint позволяет приватно законнектить VPC к поддерживаемым сервисам AWS и VPC Endpoints сервисам на базе PrivateLink без необходимости использования интернет-шлюза, устройства NAT, VPN-соединения или соединения AWS Direct Connect.

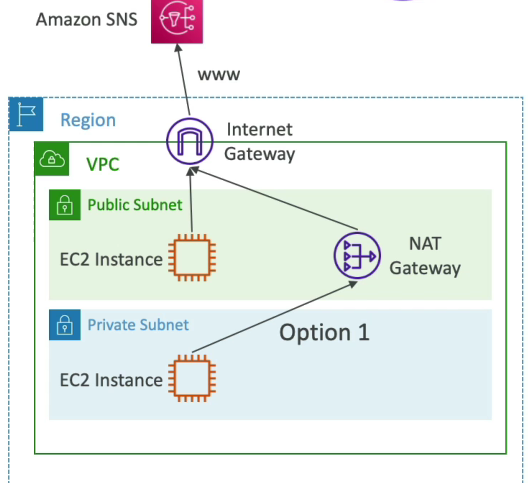

Пример: у нас есть публичная сабнета с NAT Gateway и EC2 инстансом для выхода в интернет через Internet Gateway, и приватная сабнета с EC2 инстансом. EC2 инстанс должен коммуницировать с AWS SNS сервисом и для этого ему надо пройти через NAT Gateway и Internet Gateway, так как необходим публичный доступ. EC2 инстансу так-то тоже надо идти через Internet Gateway, чтобы иметь доступ к AWS SNS.

Этот пример имеет право на существование, но его можно оптимизировать с помощью VPC Endpoints для уменьшения костов на траффик через NAT Gateway и Internet Gateway(бесплатно, но есть задержка).

Types of Endpoints

• Interface Endpoints (powered by PrivateLink): Предоставляет ENI (приватный IP адрес) в качестве точки входа. Для этого действия, нам над прикрепить Security Group. Кост насчитывается за каждый час + за каждый гигабайт обработанных данных.
• Gateway Endpoints: Предоставляет шлюз и это необходимо использовать в качестве таргета в Route Tables. Таким образом, это не использует IP-адреса, Security Group, это просто таргет в Route Tables. И для ендпоинта шлюза есть только два таргета: Amazon S3 и DynamoDB, но преимущество что это бесплатно и автоматически масштабируется.

info

Для Amazon S3 и DynamoDB лучше заморочиться с Route Tables и использовать Gateway Endpoints, так как это бесплатно и более ефективно.

Для Interface Endpoints требуется ли предпочтительный доступ из on-premises среды (Site-to-Site VPN или DirectConnect), другого VPC или другого региона.

VPC Flow Logs

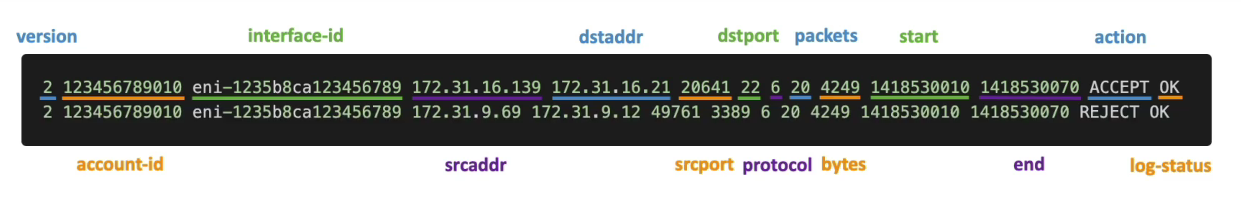

VPC Flow Logs - это функция, которая позволяет собирать информацию об входящем и исходящем IP-трафике от сетевых интерфейсов в вашем VPC. VPC Flow Logs можно публиковать в Amazon CloudWatch Logs, Amazon S3 или Amazon Data Firehose.

Есть три типа Flow Logs:

• VPC
• Subnet
• ENI

Site-to-Site VPN, Virtual Private Gateway & Customer Gateway

caution

Если нужно выполнить ping инстансов EC2 из среды on-premises в AWS, убедитесь, что протокол ICMP включен в inbound правило в Security Group.

Site-to-Site VPN

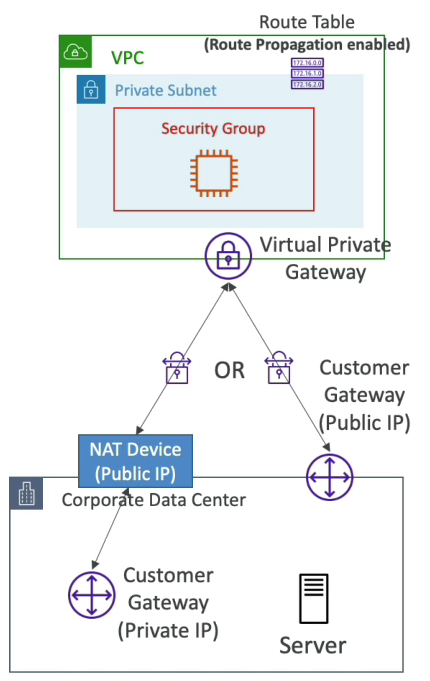

Site-to-Site VPN подключает on-premises сеть к AWS VPC через VPN-подключение IPsec. Этот тип VPN позволяет вашим ресурсам AWS безопасно взаимодействовать с вашими локальными ресурсами, как если бы они находились в одной сети (безопасное соединение между вашей корпоративной сетью и AWS VPC).

info

Чтобы настроить Site-to-Site VPN между on-premises и AWS, нужно сначала создать Customer Gateway, потом Virtual Private Gateway и связать их в Site-to-Site VPN.

Virtual Private Gateway (VGW)

Virtual Private Gateway — это VPN-концентратор на стороне Amazon Site-to-Site VPN. Это ендпоинт вашего VPN-соединения на стороне AWS. Когда вы создаете Site-to-Site VPN, вы подключаете Virtual Private Gateway к своему VPC.

У вас есть VPC, где вы размещаете несколько EC2 инстансов, на которых работают различные приложения. Чтобы подключить этот VPC к вашей локальной сети через VPN, вы создаете и подключаете Virtual Private Gateway к своему VPC.

Customer Gateway (CGW)

Customer Gateway — это ресурс, который предоставляет AWS информацию об устройстве клиентского шлюза или программном приложении в вашей локальной сети. По сути, это конфигурация на вашей стороне, которая сообщает AWS настройки вашего VPN-устройства.

В вашем on-premises датацентре может быть установлено VPN-устройство (например, Cisco ASA, Juniper SRX или VPN-решение с открытым исходным кодом). При настройке Site-to-Site VPN в AWS вы должны создать Customer Gateway в AWS, предоставив такие данные, как общедоступный IP-адрес вашего VPN-устройства и информацию о маршрутизации.

info

Таким образом, вы можете использовать Direct Connect в качестве вторичного соединения, но это будет довольно дорого. Или вы можете настроить VPN-соединение Site-to-Site в качестве резервного соединения и настроить его так, чтобы в случае сбоя основного соединения оно сработало, и теперь вы подключаетесь через общедоступный Интернет, используя VPN-соединение Site-to-Site, что может быть немного надежнее, потому что Интернет, общедоступный Интернет, всегда может быть доступен.

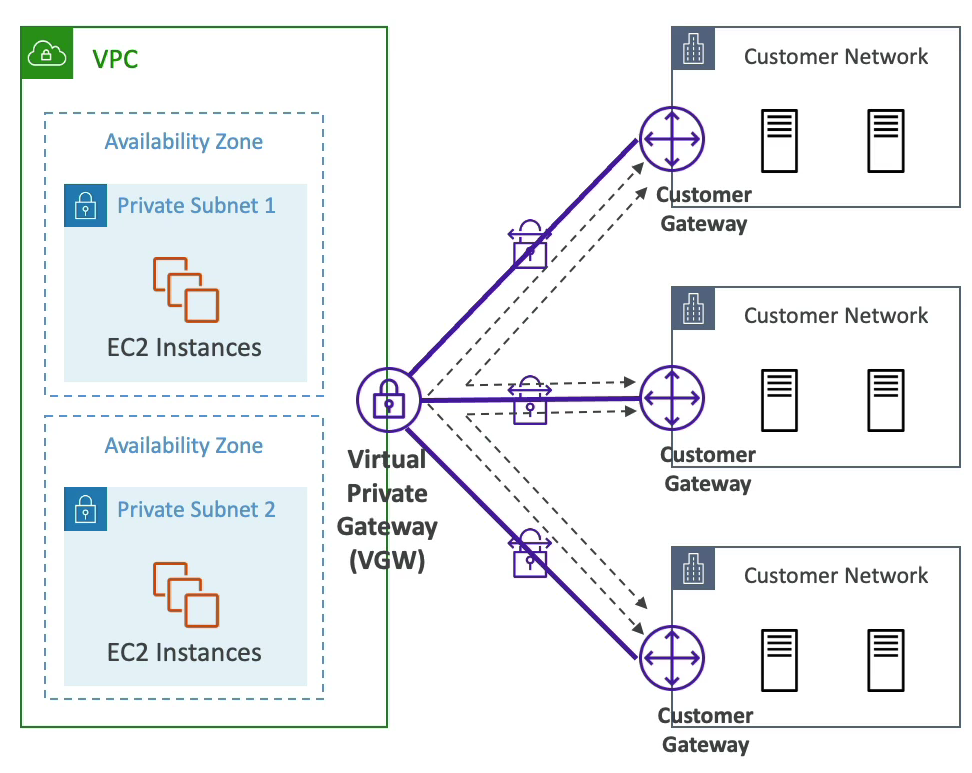

AWS VPN CloudHub

Идея состоит в том, что у вас есть VPC с вашим VGW, и у вас есть несколько клиентских сетей, несколько датацентров, каждый со своим собственным CGW. Таким образом, CloudHub должен обеспечить безопасную связь между всеми этими сайтами, используя несколько VPN-соединений.

Это недорогая звездообразная модель для первичного или вторичного сетевого подключения между разными местоположениями, но только с использованием VPN. Таким образом, вы должны установить межсетьевую VPN между CGW и одним VGW в вашем VPC. И затем, благодаря этому соединению, сети ваших клиентов теперь могут взаимодействовать друг с другом через это VPN-соединение.

Direct Connect & Direct Connect Gateway

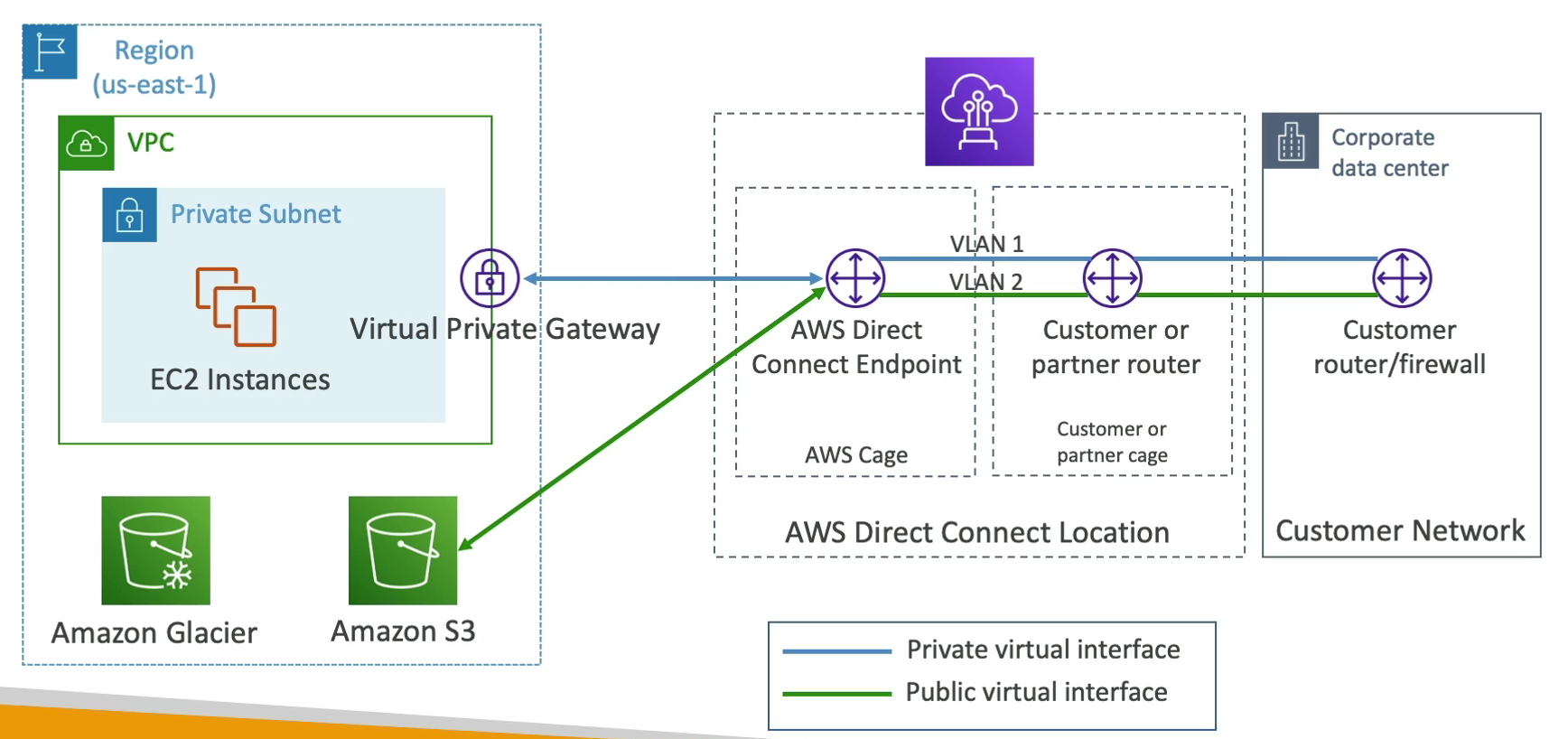

Direct Connect (DX)

Direct Connect (DX) дает увеличенную пропускную способность, а это означает, что если вы работаете с большими наборами данных, это будет быстрее, потому что они не проходят через общедоступный Интернет, а также у вас будут меньшие затраты, потому что вы вы используете приватное соединение.

Кроме того, если у вас возникли проблемы с подключением к общедоступному Интернету, мы воспользуемся Direct Connect, чтобы получить более стабильную работу в сети, опять же, потому что она является приватной. Это особенно полезно, если у вас есть приложения, использующие каналы данных в реальном времени. Наконец, он поддерживает гибридные среды, поскольку у вас есть возможность подключения между собственным датацентром и облаком.

• Обеспечивает выделенное приватное соединение из удаленной сети с вашим VPC.
• Между вашим DC и местоположениями AWS Direct Connect должно быть установлено выделенное соединение.
• Вам необходимо настроить Virtual Private Gateway на вашем VPC.
• Доступ к общедоступным ресурсам (S3) и частным ресурсам (EC2) по одному и тому же соединению.

info

Используя соединение Direct Connect, вы можете получить доступ как к Public, так и к Private ресурсам AWS.

Direct Connect Gateway

Direct Connect Gateway используется, если нужно подключиться к одному или нескольким VPC в разных регионах.

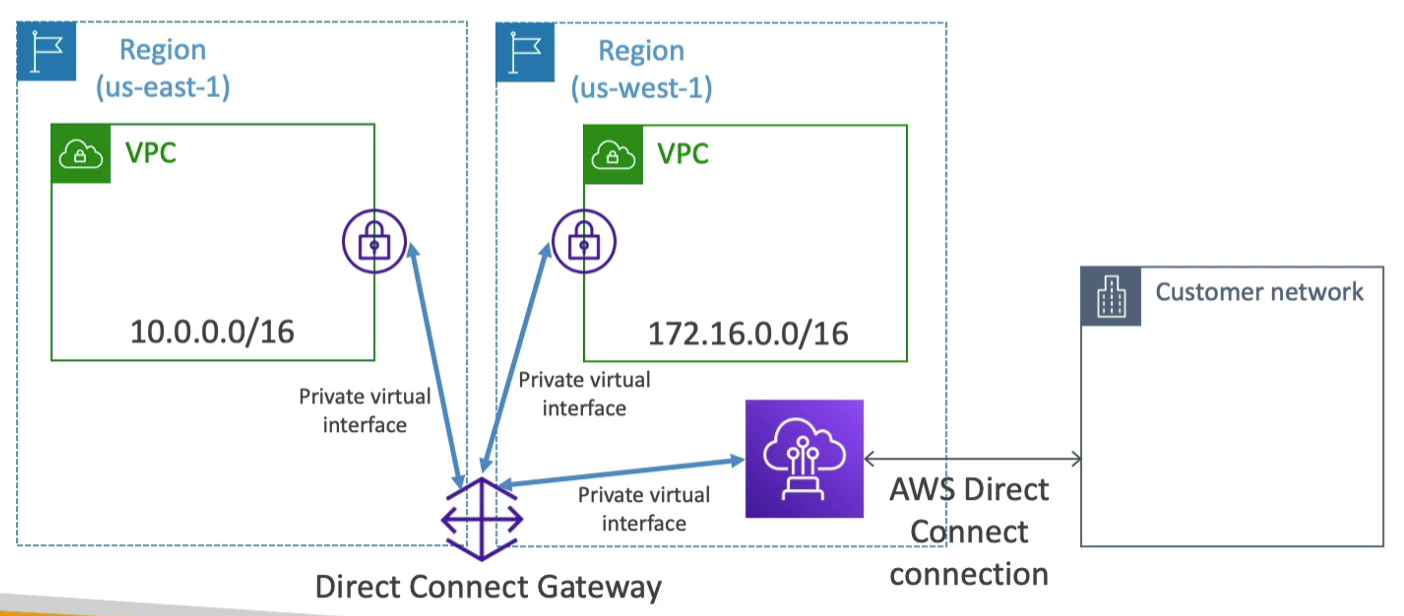

Пример: у нас есть два региона, и у них есть два разных VPC, у нас есть два разных CIDR, и мы хотим подключить наш on-premises датацентр к обоим VPC. Итак, мы собираемся установить соединение Direct Connect, а затем, используя приватный Virtual Interface, вы подключите его к Direct Connect Gateway. И этот Direct Connect Gateway будет иметь приватный Virtual Interface с Virtual Private Gateway в первом регионе и еще одним во втором регионе. Итак, используя настройку, мы можем начать подключаться к нескольким VPC и нескольким регионам.

Connection Types:

• Dedicated Connections: 1 Gbps, 10 Gbps и 100 Gbps;

и мы получаем выделенный для нас физический порт Ethernet. И сначала нам нужно сделать запрос в AWS, а затем его выполнит партнер AWS Direct Connect.

• Hosted Connections: 50 Mbps, 500 Mbps, да 10 Gbps.

И снова мы делаем запросы на подключение через партнеров AWS Direct Connect. И тогда мы сможем добавлять мощности on-demand.

info

Установка подобного соединения составляет обычно более одного месяца по времени - это не быстро.

AWS Direct Connect можно использовать в связке с VPN для шифрования через протокол IPsec траффика. По умолчанию, AWS Direct Connect не зашифрован, но приватен.

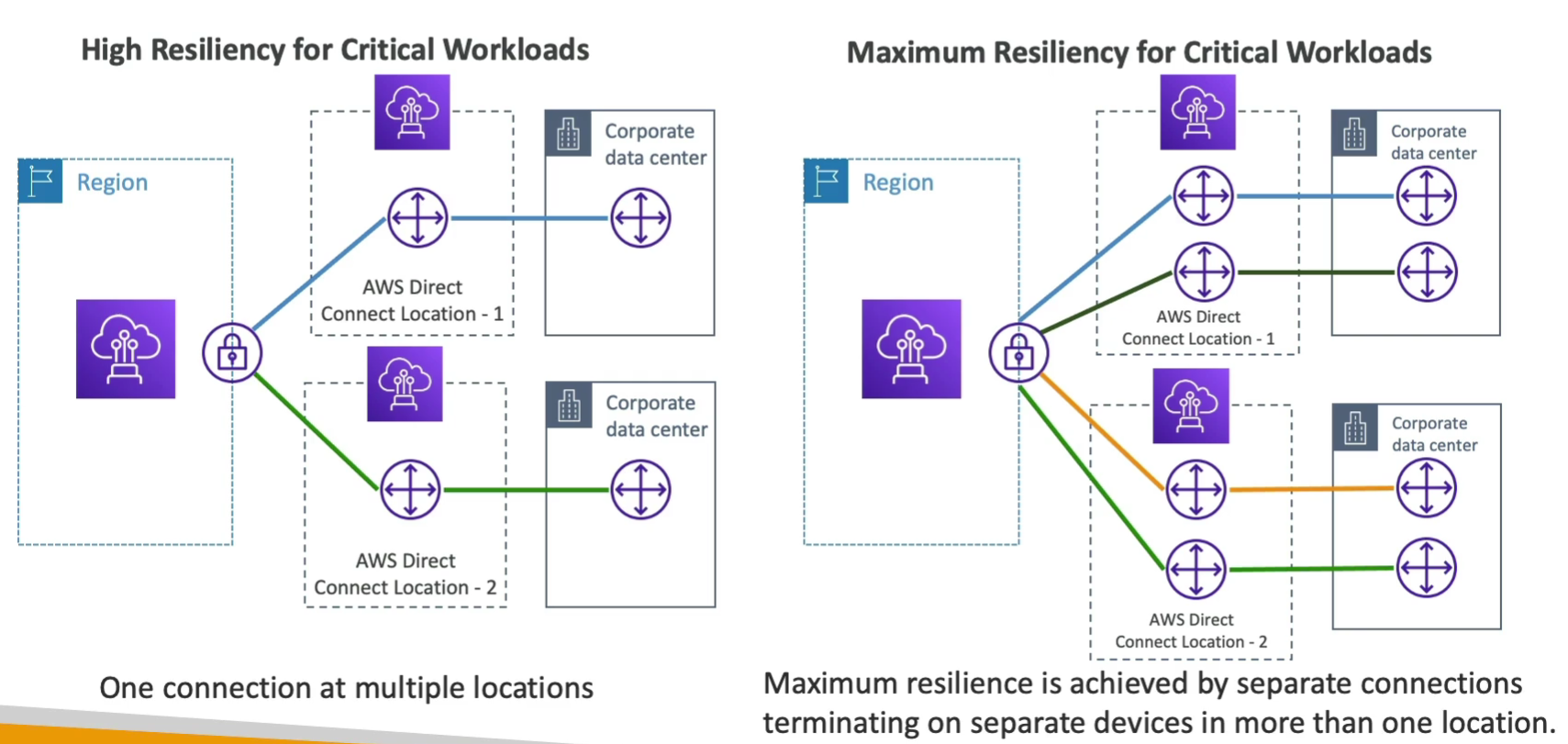

Resiliency

Итак, в первом случае у нас есть приватный Virtual Interface здесь и здесь есть приватный Virtual Interface. Итак, здесь мы получаем одно соединение и несколько мест, и поэтому, если одно из мест Direct Connect выходит из строя, то, по крайней мере, у нас есть резервное расположение Direct Connect где-то еще, и это дает нам высокую отказоустойчивость, и это хорошо для критических рабочих нагрузок.

Но если вы хотите добиться максимальной отказоустойчивости для критически важных рабочих нагрузок, тогда вам придется снова настроить два местоположения Direct Connect, но на этот раз каждое местоположение Direct Connect будет иметь два независимых соединения, чтобы обеспечить максимальную отказоустойчивость. Итак, в этом варианте использования у нас есть четыре соединения в двух местах с AWS. Таким образом, максимальная отказоустойчивость достигается за счет использования отдельных соединений, завершающихся на отдельных устройствах в более чем одном месте.

Transit Gateway

Для создания транзитного пирингового соединение между тысячами VPC, нашим on-premises датацентром, VPN типа «сеть-сеть», прямые соединения в звездообразном соединении «звезда».

• Это региональный ресурс, который может работать в разных регионах, и вы можете использовать свой транзитный шлюз для нескольких учетных записей с помощью Resource Access Manager(RAM).
• Вы также можете использовать пиринговые транзитные шлюзы по всему региону.
• Нужно создать таблицы маршрутов для вашего транзитного шлюза, чтобы ограничить, какой VPC может взаимодействовать с другим, какое соединение имеет доступ друг к другу и так далее. Таким образом, вы получаете полный контроль над маршрутизацией всего трафика внутри транзитного шлюза, что обеспечивает сетевую безопасность.
• Transit Gateway работает с Direct Connect Gateway и VPN-соединениями.
• Это единственный сервис в AWS, который поддерживает многоадресную рассылку IP (IP Multicast).

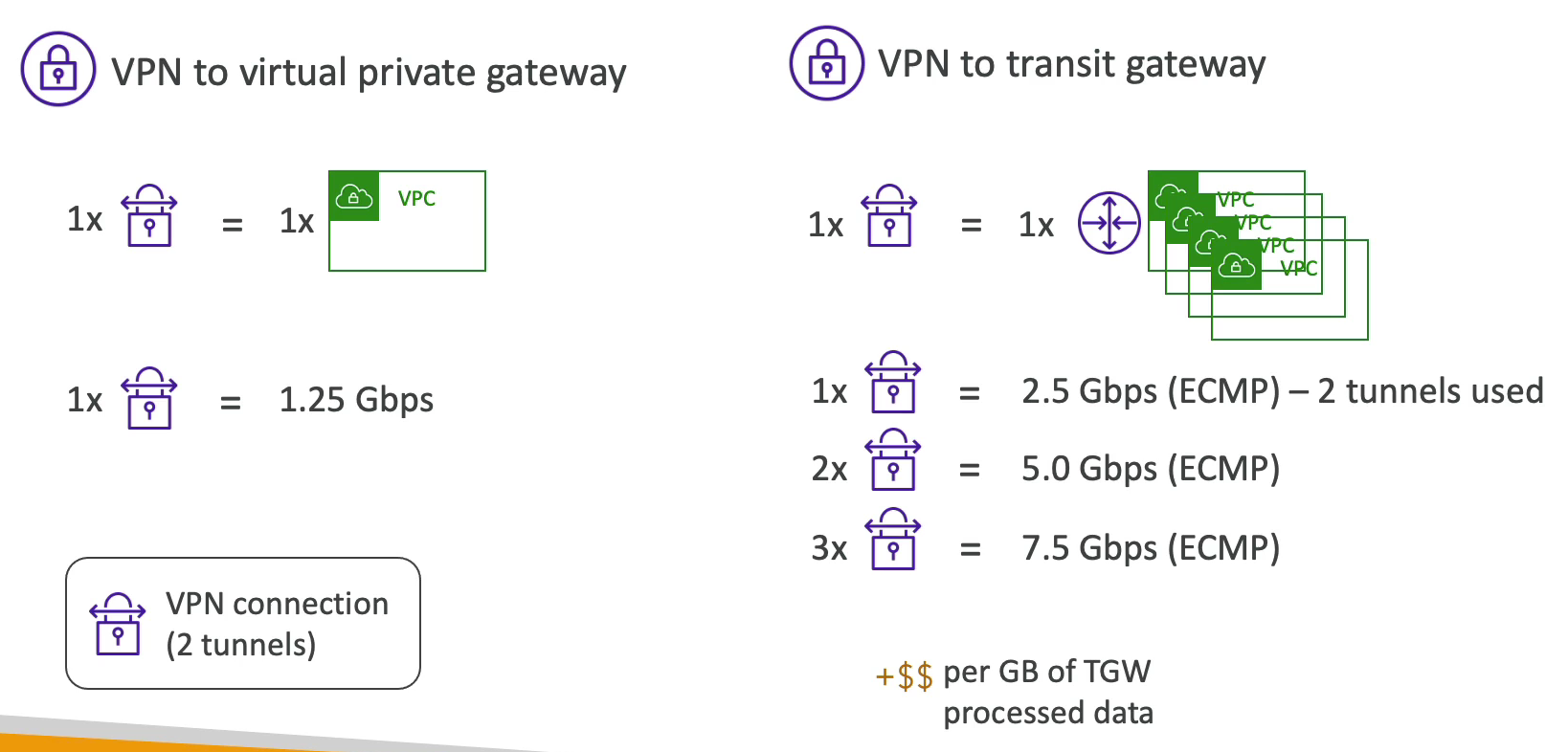

Еще один вариант использования Transit Gateway — увеличение пропускной способности VPN-подключения типа «сеть-сеть» с помощью ECMP. ECMP означает многопутевую маршрутизацию с равной стоимостью. Это стратегия маршрутизации, позволяющая пересылать пакеты по нескольким лучшим маршрутам. И вариант использования заключается в создании нескольких VPN-подключений типа «сеть-сеть» для увеличения пропускной способности вашего подключения к AWS с использованием VPN типа «сеть-сеть».

info

Вы хотите увеличить пропускную способность VPN-подключения AWS Site-to-Site, установленного между on-premises и облаком AWS, за пределы максимального предела одного туннеля IPsec в 1,25 Гбит/с — используйте Transit Gateway.

VPC Traffic Mirroring

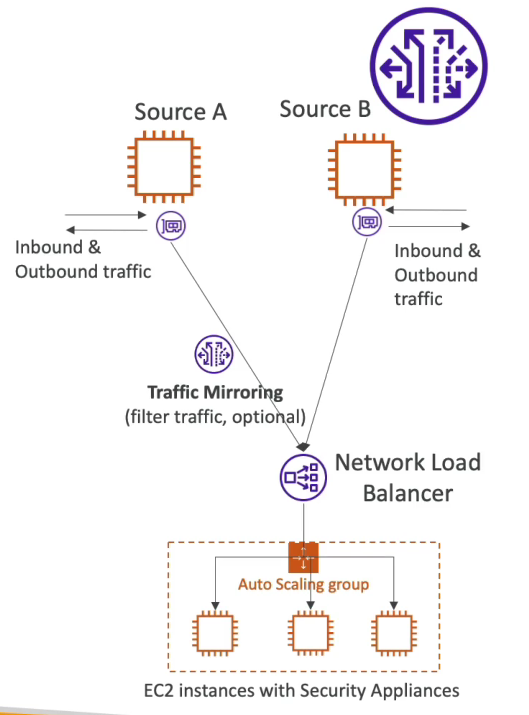

Идея состоит в том, что мы хотим ловить и проверять сетевой трафик в нашей VPC, но делать это ненавязчиво. Для этого мы хотим направить трафик на устройства безопасности, которыми мы управляем. И для этого мы собираемся перехватить трафик, поэтому мы собираемся определить, из каких исходных ENI мы хотим захватывать трафик. А затем цели, куда мы хотим отправить этот трафик: наши собственные ENI или, возможно, Network Load Balancer(NLB).

У нас есть EC2 и ENI. Наш EC2 подключается к Интернету. Таким образом, мы получаем много входящего и исходящего трафика по ENI к EC2. Но мы хотели проанализировать наш трафик. Для этого мы собираемся настроить NLB, а за этим балансировщиком сетевой нагрузки у нас будет группа автоматического масштабирования (ASG) EC2 инстансов, на которой будет установлено некоторое программное обеспечение безопасности. Теперь мы хотим иметь возможность перехватывать весь трафик из источника A, не нарушая работу. Для этого мы собираемся настроить зеркалирование трафика VPC и, при желании, мы можем установить фильтр, чтобы вы получили только некоторую информацию, а не всю. А благодаря этой функции зеркалирования трафика весь трафик, отправленный в ENI или источник A, также будет отправлен в наш NLB. Отсюда и название нашего NLB — зеркалирование трафика. И оттуда мы можем анализировать сам трафик. И это касается не только одного источника, но и нескольких источников.

Если у вас есть второй EC2 с другим ENI, мы снова можем зеркально отразить трафик в нашем NLB. Нам необходимо, чтобы источник и таргет находились в одной VPC или в разных VPC, и если мы включили VPC Peering. Таким образом, варианты использования зеркалирования трафика VPC будут связаны с проверкой контента, мониторингом угроз или устранением неполадок с точки зрения сети.

Egress Gateway

Фича доступная для IPv6 траффика, а именно разрешение на отдачу, но отказ на прием траффика на EC2 IPv6.

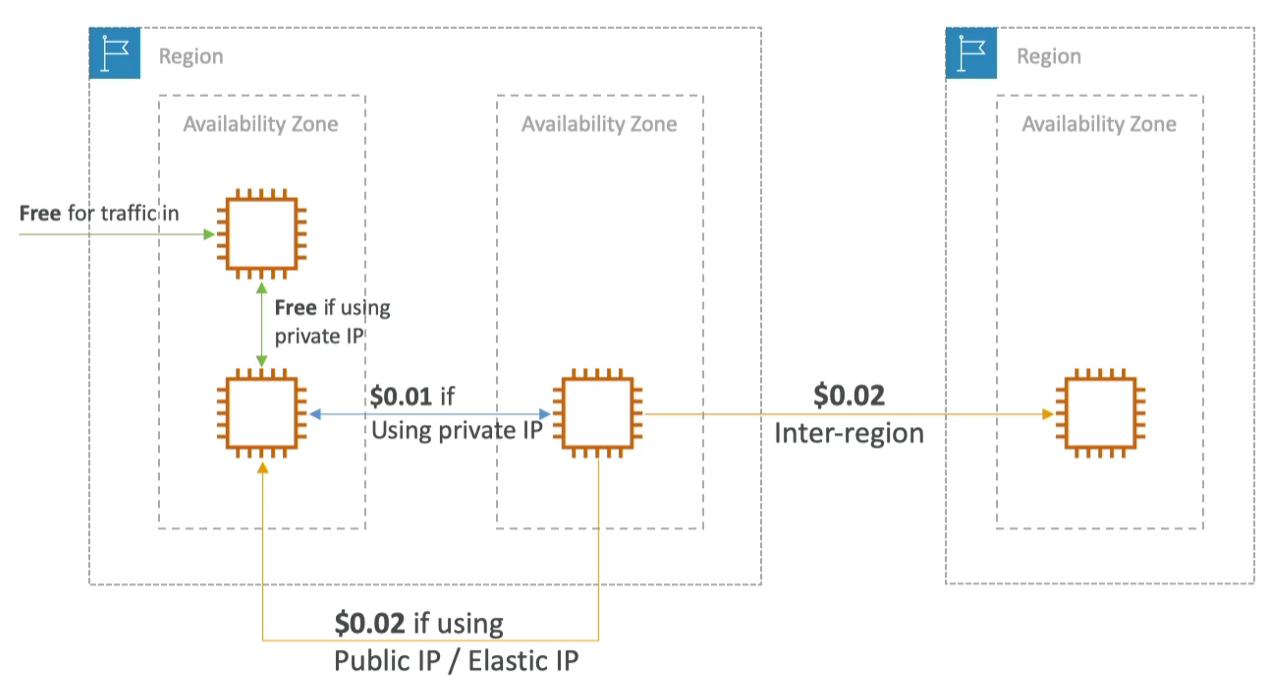

Networking Costs (per Gb)

• Публичный траффик, который заходит из Интернета в наш EC2, обходится нам бесплатно.
• Траффик внутри AZ между EC2 по Private IP бесплатен.
• Если нам нужна коммуникация с EC2 из другой AZ и нам надо будет уже использовать Public IP/Elastic IP и это будет стоить $0.02.
• Если ^эта^ коммуникация будет происходить через Private IP, то стоимость будет $0.01.
• Траффик между EC2 в разных регионах будет нам стоить в $0.02.

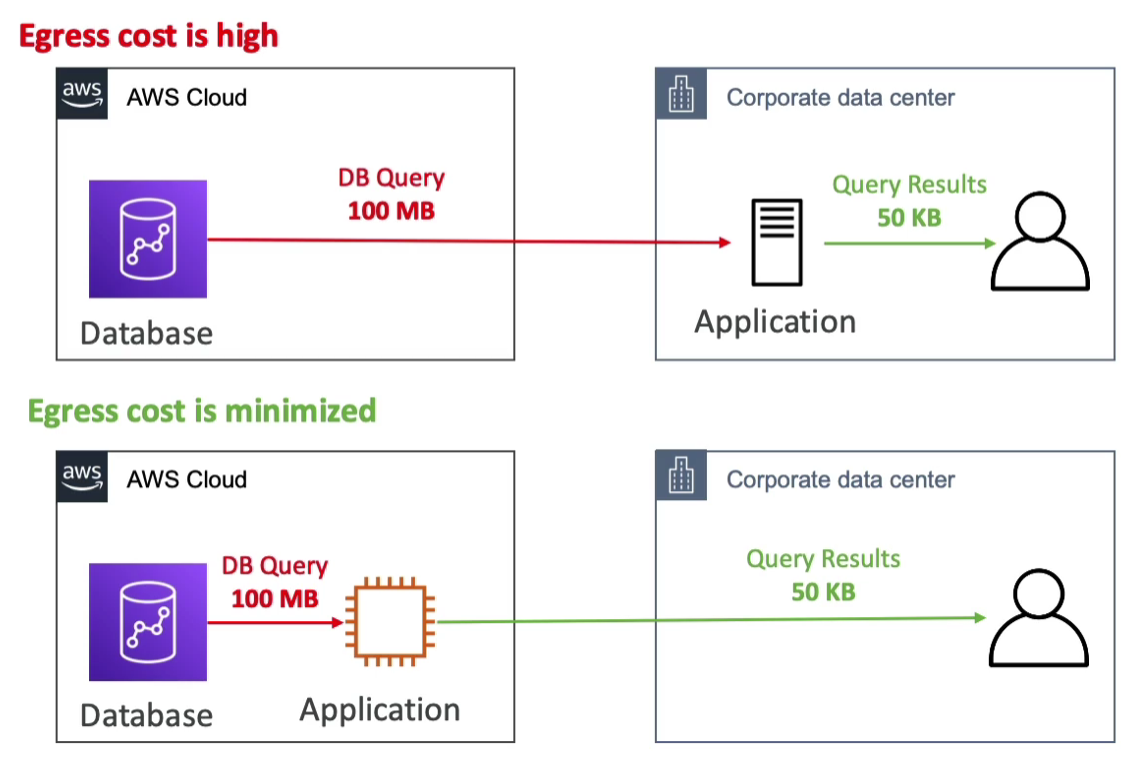

Нужно стараться сохранить как можно больше интернет-трафика в AWS, чтобы минимизировать затраты:

S3

• Траффик, который идет на S3 - бесплатен, т.к. это ingress траффик.
• Стоимость скачивания данных составляет $0.09, т.к. это egress траффик.
• Если мы используем S3 Transfer Acceleration (ускоряет передачу контента из S3), то это добавит к базе $0.09 + $0.04-$0.08 за Гб.
• Траффик из S3 в CloudFront - бесплатен. Но из CloudFront в Интернет будет стоить $0.085 за Гб (дешевле, чем S3). *Запросы на CloudFront в 7 раз дешевле, чем если они совершаются напрямую на S3.
• S3 Cross Region Replication обойдется в $0.02 за Гб.

Пример: Есть два EC2 инстанса в одном регионе, одной VPC. Один находится в Private Subnet 1, другой в Private Subnet 2. Оба должны иметь доступ на операции с S3. Тот, что в Private Subnet 1, делает это с помощью NAT Gateway в Public subnet и с доступом в Интернет через Internet Gateway. Устанавливаем роутинг через Route Table для Subnet 1. Другой EC2 в Private Subnet 2 делает обращения к S3 через VPC Endpoint приватным образом. Устанавливаем роутинг через Route Table для Subnet 2.

Private Subnet 1

• $0.045 NAT Gateway / hour
• $0.045 за каждый обработанный Гб на NAT Gateway
• $0.09 за отправку данных на S3 из другого региона и $0.00 если этот тот же самый регион

Private Subnet 2

• Использование Gateway Endpoint - бесплатное
• $0.01 за передачу данных in/out для того же региона

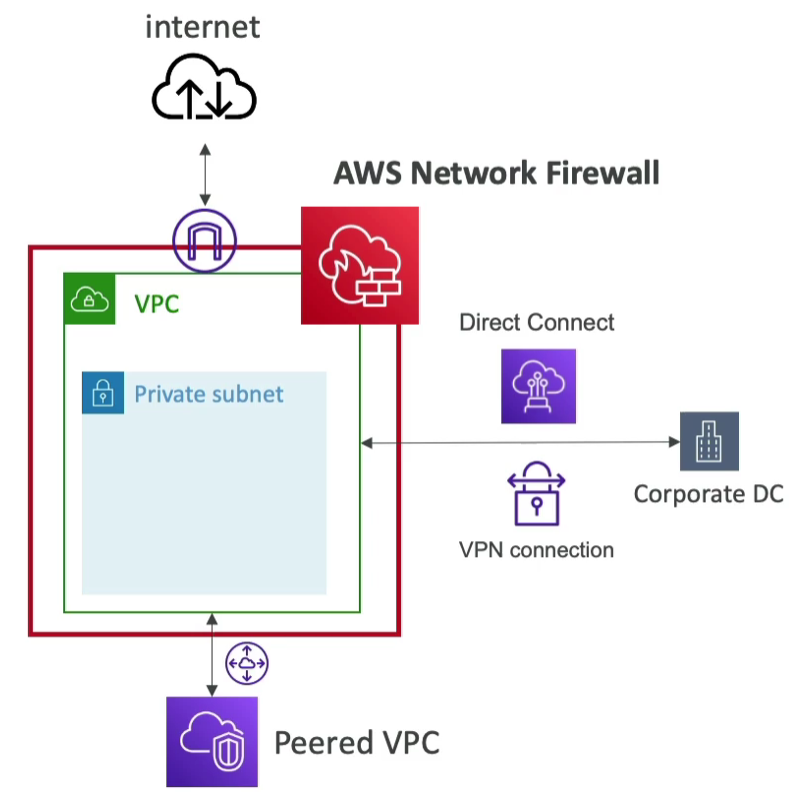

AWS Network Firewall

Это управляемый сетевой фаервол с отслеживанием состояния, а также сервис по обнаружению и предотвращению вторжений для VPC. Предотвращение аттак производится от 3-го слоя OSI до 7-го слоя.
